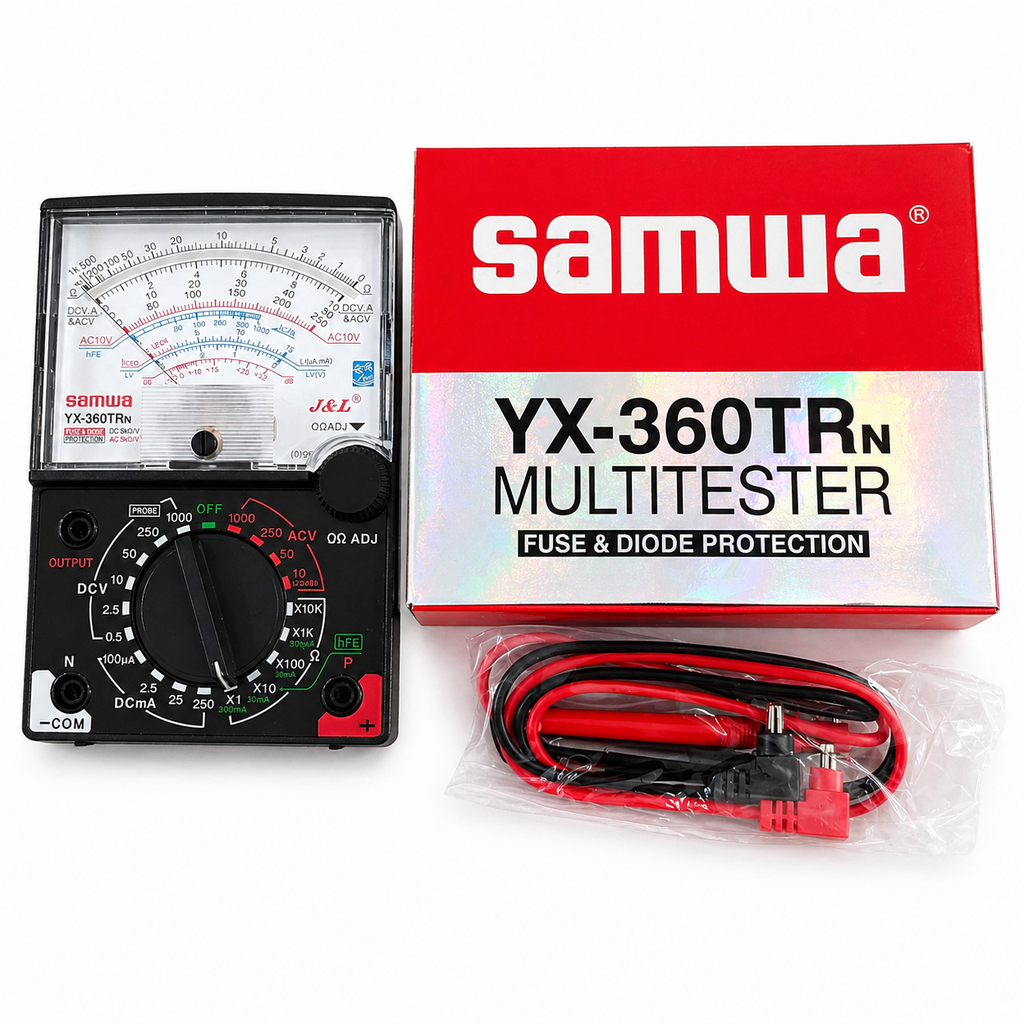

LM YX-360TR Multitester
CODE-205591
လည်ပတ်မှု
Q TEST
(၁) စမ်းသပ်ကြိုးများကို COM နှင့် + socket များထဲသို့ တပ်ဆင်ပါ။
(၂) အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ထားသော အကွာအဝေးနေရာတွင် ထားပါ။
(၃) စမ်းသပ်ကြိုးများကို အတိုကောက်ဖြုတ်ပြီး 02 ADJ ကို လှည့်ကာ po-inter ကို သုညအနေအထားသို့ သတ်မှတ်ပါ။
(၄) စမ်းသပ်မည့် ဆားကစ်တစ်လျှောက်တွင် ဗို့အားမရှိကြောင်း သေချာပါစေ။
(၅) စမ်းသပ်ကြိုးများကို စမ်းသပ်ထားသော resistor နှင့် ချိတ်ဆက်ပြီး ကိုးကားဇယားနှင့်အညီ စကေးကို ဖတ်ရှုပါ။
DCV စာမေးပွဲ
(1) အနီရောင် စမ်းသပ်ကြိုးကို + ပလပ်ပေါက်ထဲသို့ ထည့်ပြီး အနက်ရောင်ကြိုးကို -COM ထဲသို့ ထည့်ပါ။
(2) ရွေးချယ်ထားသော DCV အကွာအဝေးနေရာသို့ အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ
(၃) အနီရောင်စမ်းသပ်ကြိုးကို စမ်းသပ်ထားသော ဆားကစ်၏ အပေါင်း polarity နှင့် ချိတ်ဆက်ပြီး အနက်ရောင်ကြိုးကို အနုတ် polarity နှင့် ချိတ်ဆက်ပါ။
(၄) ရည်ညွှန်းဇယားကို ရည်ညွှန်းထားသော DCV A စကေးကို ဖတ်ပါ။
ACV စမ်းသပ်မှု
(1) အနီရောင်စမ်းသပ်ကြိုးကို + socket ထဲသို့ ထည့်ပြီး အနက်ရောင်ကို -COM socket ထဲသို့ ထည့်ပါ။
(၂) ရွေးချယ်ထားသော ACV အကွာအဝေး အနေအထားသို့ အကွာအဝေး ရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ
(3) ဘက်ပေါင်းစုံ မည်သို့ပင်ရှိစေကာမူ စမ်းသပ်ကြိုးများကို စမ်းသပ်နေသော ဆားကစ်နှင့် ချိတ်ဆက်ပါ။
(၄) ရည်ညွှန်းဇယားနှင့်အတူ ACV စကေးကိုဖတ်ပါ။
DCA စမ်းသပ်မှု
အနီရောင် စမ်းသပ်ကြိုးကို + socket ထဲထည့်ပြီး အနက်ရောင်ကြိုးကို -COM ထဲထည့်ပါ။
ရွေးချယ်ထားသော DCA အကွာအဝေးနေရာတွင် အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ။
အနီရောင် tesr ကြိုးကို စမ်းသပ်ထားသော ဆားကစ်၏ အပေါင်း polarity နှင့် ချိတ်ဆက်ပြီး အနက်ရောင်ကို အနုတ် polarity နှင့် ချိတ်ဆက်ပါ။ ရည်ညွှန်းဇယားဖြင့် ပြောင်းလဲထားသော DCV A စကေးကို ဖတ်ပါ။
အထွက် တာမီနယ်တွင် ACV စမ်းသပ်ခြင်း
အနီရောင် စမ်းသပ်ကြိုးကို OUTPUT socket ထဲသို့ ထည့်ပြီး အနက်ရောင်ကြိုးကို -COM ထဲသို့ ထည့်ပါ။
ရွေးချယ်ထားသော အကွာအဝေးနေရာတွင် အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ။ စမ်းသပ်ကြိုးများကို စမ်းသပ်မည့် ဆားကစ်နှင့် ချိတ်ဆက်ပြီး ACV စမ်းသပ်မှုကဲ့သို့ပင် တိုင်းတာမှုကို ဖတ်ပါ။ ထိုတိုင်းတာမှုကို တူညီသော ဆားကစ်တွင် ရှိနေပြီး AC ဗို့အားကို တစ်ခုတည်းဖတ်နိုင်ရန် ဖြတ်တောက်ရမည့် DC ဗို့အားကို ပိတ်ဆို့ရန် ပြုလုပ်ထားသည်။
TransSISTOR စမ်းသပ်မှု
၁။ Iceo (ယိုစိမ့်မှု) စမ်းသပ်ခြင်း
၁) စမ်းသပ်ကြိုးများကို + နှင့်-COM ပေါက်များထဲသို့ ပလပ်ထိုးပါ။
၂) အရွယ်အစားသေးငယ်သော ထရန်စစ္စတာအတွက် X 10(15mA) သို့မဟုတ် အရွယ်အစားကြီးမားသော ထရန်စစ္စတာအတွက် X 1(150mA) အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ။
၃) ညွှန်ပြချက်ကို စကေး၏ သုညနေရာသို့ သတ်မှတ်ရန် ΟΩ ADJ ကို ချိန်ညှိပါ။
၄) ထရန်စစ္စတာနှင့် စမ်းသပ်ကိရိယာကို ချိတ်ဆက်ပါ- NPN ထရန်စစ္စတာအတွက်၊ စမ်းသပ်ကိရိယာ၏ "N" တာမီနယ်ကို ထရန်စစ္စတာ၏ COLLECTOR(C) နှင့် ချိတ်ဆက်ထားပြီး "P" တာမီနယ်ကို ထရန်စစ္စတာ၏ EMITT-ER(E) နှင့် ချိတ်ဆက်ထားသည်။ PNP ထရန်စစ္စတာအတွက်၊ NPN ထရန်စစ္စတာချိတ်ဆက်မှုကို ပြောင်းပြန်လုပ်ပါ။
၅) Iceo အကွာအဝေးကိုဖတ်ပါ၊ pointer သည် LEAK zone အတွင်းရှိနေပါက သို့မဟုတ် pointer သည် အပြည့်အဝ sc-ale အနီးသို့ ရွေ့လျားပါက စမ်းသပ်ထားသော transistor သည် ကောင်းမွန်ခြင်းမရှိပါ၊ မဟုတ်ပါက ၎င်းသည် ကောင်းမွန်သော transistor တစ်ခုဖြစ်သည်။
လည်ပတ်မှု
Q TEST
(၁) စမ်းသပ်ကြိုးများကို COM နှင့် + socket များထဲသို့ တပ်ဆင်ပါ။
(၂) အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ထားသော အကွာအဝေးနေရာတွင် ထားပါ။
(၃) စမ်းသပ်ကြိုးများကို အတိုကောက်ဖြုတ်ပြီး 02 ADJ ကို လှည့်ကာ po-inter ကို သုညအနေအထားသို့ သတ်မှတ်ပါ။
(၄) စမ်းသပ်မည့် ဆားကစ်တစ်လျှောက်တွင် ဗို့အားမရှိကြောင်း သေချာပါစေ။
(၅) စမ်းသပ်ကြိုးများကို စမ်းသပ်ထားသော resistor နှင့် ချိတ်ဆက်ပြီး ကိုးကားဇယားနှင့်အညီ စကေးကို ဖတ်ရှုပါ။
DCV စာမေးပွဲ
(1) အနီရောင် စမ်းသပ်ကြိုးကို + ပလပ်ပေါက်ထဲသို့ ထည့်ပြီး အနက်ရောင်ကြိုးကို -COM ထဲသို့ ထည့်ပါ။
(2) ရွေးချယ်ထားသော DCV အကွာအဝေးနေရာသို့ အကွာအဝေးရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ
(၃) အနီရောင်စမ်းသပ်ကြိုးကို စမ်းသပ်ထားသော ဆားကစ်၏ အပေါင်း polarity နှင့် ချိတ်ဆက်ပြီး အနက်ရောင်ကြိုးကို အနုတ် polarity နှင့် ချိတ်ဆက်ပါ။
(၄) ရည်ညွှန်းဇယားကို ရည်ညွှန်းထားသော DCV A စကေးကို ဖတ်ပါ။
ACV စမ်းသပ်မှု
(1) အနီရောင်စမ်းသပ်ကြိုးကို + socket ထဲသို့ ထည့်ပြီး အနက်ရောင်ကို -COM socket ထဲသို့ ထည့်ပါ။
(၂) ရွေးချယ်ထားသော ACV အကွာအဝေး အနေအထားသို့ အကွာအဝေး ရွေးချယ်ကိရိယာကို သတ်မှတ်ပါ
(3) ဘက်ပေါင်းစုံ မည်သို့ပင်ရှိစေကာမူ စမ်းသပ်ကြိုးများကို စမ်းသပ်နေသော ဆားကစ်နှင့် ချိတ်ဆက်ပါ။
(၄) ရည်ညွှန်းဇယားနှင့်အတူ ACV စကေးကိုဖတ်ပါ။
DCA စမ်းသပ်မှု
အနီရောင် စမ်းသပ်ကြိုးကို + socket ထဲထည့်ပြီး အနက်ရောင်ကြိုးကို -COM ထဲထည့်ပါ။
